Ремонтируем оптические прицелы своими руками — технические нюансы

Лучше всего, если ваш оптический прицел будет ремонтировать специалист, но если у вас нет такого специалиста, возьмите дело в свои руки. В этой статье вы узнаете, как устроены оптические прицелы, как их разбирать и как выполнять простой ремонт. С терпением и вниманием мы попадаем в точный мир оптики.

Устройство оптического прицела

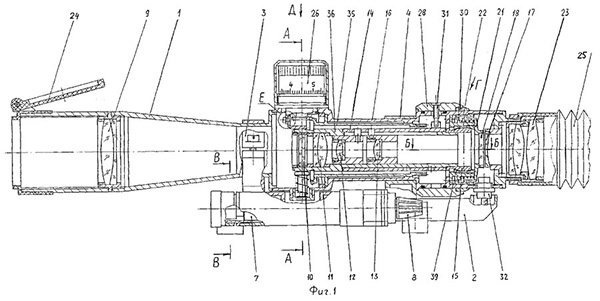

Конструкция оптического прицела

Прежде чем перейти к внутренностям оптического прицела, давайте рассмотрим его техническую конструкцию. Область применения состоит из следующих компонентов:

• Объективная линза. Это сложная система, состоящая из нескольких линз. Одним из ключевых параметров объектива является светосила, которая напрямую зависит от его диаметра. Внешняя линза покрыта антибликовым покрытием.
• Прицельная сетка. Это позволяет точно нацелить оружие. Прицельная сетка располагается в фокальной плоскости прицела (окуляра или объектива). Самые простые прицельные приспособления - это полукрест и перекрестие.
• Система упаковки. Состоит из пары линз, которые инвертируют изображение, делая его "прямым".
• Окуляр. Увеличенное прямое изображение подается в окуляр, через который стрелок видит цель. В винтовочных прицелах фокусное расстояние окуляра составляет около 50-70 мм. Окуляр часто оснащен резиновым наглазником.
• Механизм горизонтальной/вертикальной коррекции. Это представляет собой точку прицеливания и точку прицеливания. Обычно используются два типа корректирующих механизмов - тактические катушки и фиксированные корректирующие устройства. Катушки оснащены шкалой, вдоль оси которой вращается маховик. Маховик регулируется одним щелчком.
• освещенный прицел. Современные оптические прицелы оснащены светодиодом, который освещает центральную часть или прицельную сетку. В некоторых оптических прицелах можно регулировать яркость так, чтобы обеспечить приемлемый уровень освещенности.
• Дело. Обычно корпус телескопа пластиковый, но иногда его изготавливают из легкого и прочного сплава. Корпус сваривает элементы прицела вместе, образуя конструкцию, устойчивую к перегрузкам во время стрельбы.

Разборка

Перед разборкой прицела убедитесь, что у вас есть необходимые инструменты и "аксессуары". Вам понадобятся:

1. ремонтный комплект (набор плоских отверток);
2. недорогой прозрачный герметик (без растворителей);
3. ватные тампоны;
4. чистую хлопчатобумажную ткань;
5. консервные банки (для хранения мелких винтов);
6. факел.

В качестве примера рассмотрим разборку модели ВОМЗ-П. Вы столкнетесь со следующим оборудованием:

1. объектив;
2. окуляр;
3. держатель;
4. винт;
5. крышка;
6. прицел;
7. угловая шкала боковой коррекции
8. система намотки линз
9. регулировочное кольцо;
10. шкала углов визирования.

Для начала открутите линзы (заднюю/переднюю). Регулировочные бочки вкручиваются до упора (по часовой стрелке), а затем выкручиваются вместе с прижимными шайбами. Затем поочередно открутите прижимной и стопорный винты. Открутите половину трубки. Осторожно выдавите кассету, содержащую регулировочную линзу.

Объектив извлекается из кассеты (следите за тем, чтобы не касаться стекла пальцами).

Система линз расположена в оставшемся сегменте трубки. Откручивание при необходимости не представляет сложности - система фиксируется одним микрометрическим винтом.

Сборка производится в обратном порядке. Обратите внимание на пятна на линзах - не прикасайтесь к ним пальцами. Линзы протираются односторонними движениями (нулевое давление).

Ремонт прицела своими руками — основные моменты

Теперь пришло время узнать, как ремонтировать основные компоненты оптического прицела. Помните, что оптический прицел - это хрупкое устройство, поэтому его разборка должна производиться с особой осторожностью. Он начнет выходить из строя примерно через пятнадцать сотен выстрелов. Для предотвращения будущих проблем затяните крепежные винты и следите за горизонтальной регулировкой.

В этом видео рассказывается, как отрегулировать прицел и как его отремонтировать (модель Leapers 3-9×40):

Крепим линзы

Объективы для охотничьих ружей имеют большой диаметр, предназначенный для стрельбы на короткие дистанции (150-200 метров). Охотничья оптика имеет множество трущихся поверхностей, которые со временем изнашиваются. Возникают отражения, механические сдвиги и оптический параллакс.

Принципиальная схема объектива оптического прицела

Линзы удерживаются на месте с помощью герметика. Следуя нашим инструкциям, вы доберетесь до кольцевой гайки, которая удерживает поперечину. Процедура выполняется следующим образом:

1. Сожмите кассету (не потеряйте сжимающую пружину);
2. открутите переднюю гайку, линзу и направляющие винты (2 шт.);
3. снимите регулировочную линзу с внутреннего цилиндра (будьте осторожны, чтобы не установить цилиндр в вертикальное положение);
4. обратите внимание на положение объектива;
5. ремонт.

Если стопорное кольцо декоративной линзы (чаще всего передней) ослабло, смажьте резьбу герметиком. После высыхания линзы собираем ее в обратном порядке.

Прижимная пружина

Во время ремонта вы неизбежно столкнетесь с пружиной сжатия, которую необходимо не только сохранить, но и проверить на работоспособность.

Небольшой совет: вы можете открутить гайки (если у вас нет под рукой ремонтного набора) с помощью острого пинцета.

Ослабленные болты и гайки (если они ослабли) следует загерметизировать. Теперь вставьте отремонтированную конструкцию вместе с пружиной обратно в трубу - это довольно трудоемкий процесс. Один конец пружины должен быть зубчатым, а другой - совершенно гладким.

При необходимости (наличие зазубрин) другой конец пружины следует отшлифовать. Пружина устанавливается в центральной части прицела - между отверстиями, предназначенными для регулировочных барабанов. Трубка надевается на картридж с установленными линзами, а пружина должна удерживаться отверстиями.

Смазка

Не все детали и узлы оптического прицела нуждаются в смазке. Точнее говоря, он нужен только кольцам. Смазывание поверхности линзы крайне нежелательно. Для выполнения процедуры смазки необходимо:

Для крепления прицела используются алюминиевые, стальные и титановые кольца. Смазав их, установите прицел так, чтобы гайки находились с другой стороны отверстия ствольной коробки и рукоятки затвора.

В этом видеоролике показано, как правильно чистить оптический прицел:

Ремонт подсветки

Основой подсветки прицельной сетки является светодиодная лампа. Он подключен к аккумулятору, но питается не напрямую, а от стабилизатора. Проверка стабилизатора является отправной точкой для ремонта.

Разобрав микроскопический блок питания, внимательно осмотрите балластный резистор (конденсатор). Если резистор сгорел, его следует заменить. Иногда также перегорают диоды в выпрямителе - их также следует проверить. Третьей потенциальной проблемой являются низкие токоограничивающие резисторы.

Если диод азиатский - значит, прогорел примитивный китайский конденсатор. Замените его на новый и живите спокойно.

Краткий обзор трех моделей прицелов Lupold: VX-6, VX-R, Mark 4. Подробная информация по уходу и замене батарей, конструкции и установке. Какой коэффициент увеличения у этих моделей?

Инструкции по настройке прицела на пневматической винтовке можно найти здесь. Выбор расстояния и цели для оптического прицела.

Устранение смещения прицельной марки

В современной оптике используется подсветка прицела с регулируемой яркостью. Подсветка прицела должна автоматически отключаться через определенный промежуток времени. Это экономит заряд батареи, так как многие стрелки забывают выключить его. В целом, прицельные приспособления делятся на следующие типы:

• Пень;
• MilDot;
• ПФР-1;
• Перекрестие;
• СВД.

Прицельная марка имеет тенденцию смещаться под действием отдачи - этого нельзя допускать. Парадокс: движение прицельной сетки приветствуется при стрельбе из винтовки. Коррекция точности производится поворотом барабана (количество щелчков следует рассматривать как ориентировочное). Масштаб сдвига зависит от модели прицела и его производителя.

Если вы заметили, что прицел сместился, следует проверить, правильно ли он установлен. Правильное крепление обеспечивает долгий срок службы оптического прицела. Не экономьте деньги, покупая дешевые крепления - это обман и ведет к потере точности.

Юстировка

Процесс выравнивания механической и оптической осей

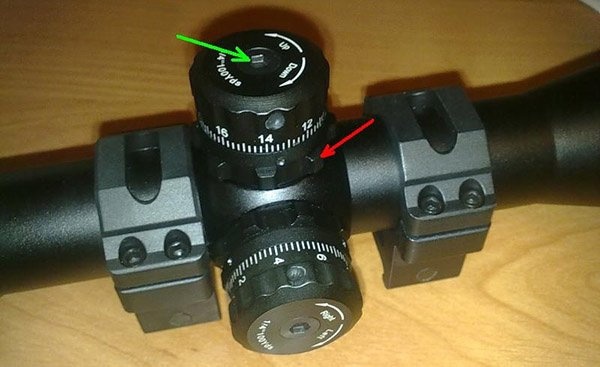

Обнуление" (юстировка) телескопа - это процесс совмещения механической и оптической осей. Это необходимо при покупке оптического прицела - стрелок еще не уверен в правильной настройке прицела с помощью барабанчиков поправок. Порядок корректировки следующий:

1. Поверните барабан вертикальной коррекции до упора вниз, а барабан горизонтальной коррекции - до упора влево.
2. Нажмите на ручки регулировки вертикали и горизонтали ("вверх" и "вправо" соответственно). Подсчитайте количество кликов по всему диапазону. Это лучше всего делать в гордом одиночестве - соседи по дому могут помешать вашим умственным расчетам. Кроме того, винтовка, занимающая место на кухонном столе (на специальном станке), - не самое позитивное зрелище для вашей жены.
3. Предположим, вы находитесь на расстоянии 300 кликов от крайних точек цилиндра. Вычтите половину (150 кликов в данном примере). Это середина обоих диапазонов. Решетка "обнулена" - его оптическая и механическая оси совмещены.

Защищайте прицел от неблагоприятных погодных условий - жары, влажности и прямых солнечных лучей - чтобы снизить вероятность ремонта. Закрывайте объективы крышками, избегайте механических повреждений и воздействия вредных веществ (смазки, спиртовых растворов). Периодически (после 1000-1500 выстрелов) проверяйте внутренние крепления. Удачи во время охоты!
