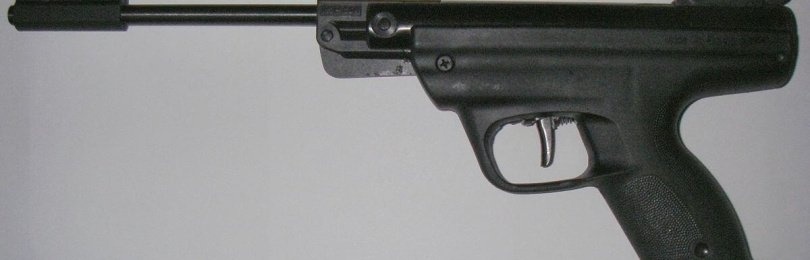

Пневматический пистолет ИЖ-53М (МР-53М)

История пневматического пистолета ИЖ-53 началась в 1985 году, когда механический завод ИЖ начал серийное производство пневматического пистолета для спортивных секций. На самом деле это ружье было укороченной версией пневматической винтовки ИЖ-38 и называлось ИЖ-40.

Пистолет отличался анатомической рукояткой, позволяющей правильно расположить правую руку. Позже он был оснащен сменными накладками на рукоятку для левшей. В это же время начались работы по модернизации орудия. О том, что пистолет является близким родственником винтовки, свидетельствовал прицел винтовочного типа с массивной пистолетной рукояткой.

Прототип ИЖ-53 имел пистолетную рукоятку и спусковую скобу из ударопрочного пластика. Ствол пистолета был сделан из стали, но стал тоньше, чем у его предшественника. Изначально ствол был изготовлен из стали, но позже был заменен на пластик.

Изначально прицельные приспособления были открытого типа с передней лопастью. Недавно представленные регулируемые прицельные приспособления открытого типа.

Новый пистолет, получивший название ИЖ-53, поступил в продажу в 1990 году. Пистолетная рукоятка, как и его предшественник, ИЖ-40, изначально была разработана для стрелков-правшей. К моменту первой модернизации в 1992 году в конструкцию был внесен ряд изменений.

Прежде всего, была модернизирована рукоятка, убран анатомический упор и придана симметричная форма. Мушка была телескопической, а целик регулировался как с левой, так и с правой стороны. На спусковой скобе был установлен предохранитель, который не позволял спустить ствол, если пружина не была полностью взведена. Пружина была мягче, чем на ИЖ-40.

В течение короткого периода, с 1992 по 1993 год, этот пистолет выпускался как мп 53. С 1993 года он носил официальное название ИЖ-53М, нынешнее название семейства карабинов "Байкал". С 1993 по 1995 год эта модель продавалась в бывшем Советском Союзе под названием MP-53m.

Модификация некоторых компонентов продолжалась и после 1993 года. Металлическая колба была заменена на пластиковую, а кожаная манжета - на силиконовую. В 2011 году прицельное поле было изменено с крепления "ласточкин хвост" на приклад. С тех пор можно использовать только оригинальные прицельные приспособления.

Технические характеристики

Согласно описанию, пистолет ИЖ-53М - это пневматический пистолет, предназначенный для спортивной и развлекательной стрельбы. Это однозарядное пружинно-поршневое оружие. Заряжание происходит после каждого выстрела путем вертикального изгиба ствола.

Общие технические характеристики пистолета следующие:

• Максимальная энергия выстрела - 3 джоуля.
• Тип боеприпасов - свинцовые пульки;
• Эффективная дальность - 20 метров;
• Скорость снаряда - 80 м/с;
• Длина ствола - 407 мм;
• Длина прицельной линии - 400 мм;
• Длина резьбовой части - 215 мм;
• Вес пистолета - 1,2 кг;
• Калибр - 4,5 мм;
• Длина ствола - 215 мм; Количество нитей - 6;
• Количество нарезов - 6;
• Направление пазов - вправо;
• Усилие срабатывания - 0,5-1,5 кг.

Нужно ли разрешение на ИЖ

Согласно законодательству, пневматические пистолеты МР- 53, ИЖ-53 и ИЖ-53М не относятся к категории товаров, на которые требуется специальное разрешение. Также нет никаких особых требований к хранению этого пневматического пистолета. С юридической точки зрения, пневматический пистолет может приобрести любой желающий.

Достоинства и недостатки модели

Пневматический пистолет ИЖ-53М имеет ряд существенных преимуществ перед пистолетами с поршневой пружинной группой:

• Ремонтопригодность - наличие запасных частей;
• Оптимальная цена для пистолета новичка;
• Возможность самостоятельного выполнения настройки;
• Простота конструкции;
• Долговечность и надежность узлов и механизмов;

Также стоит отметить возможность тренировки стрелков на расстоянии 10-15 метров. Это также интересное предложение для тех, кто уже имеет опыт стрельбы - с этим пистолетом легко тренировать прицеливание и тренировать стойку, его вес в 1,2 кг дает возможность тренировать физическую выносливость.

Недостатки модели для неопытного стрелка обычно сводятся к громоздкому размеру и большому весу модели. Но, если разобраться, они гораздо серьезнее:

• Пружина имеет тенденцию к растяжению, буквально после 350-400 выстрелов эффективность заметно падает, если первые 20-40 выстрелов были идеальными в черном секторе мишени на 20 метрах, то к 100-му выстрелу уже возникает проблема, даже на 10 метрах эффективность разработанной пружины явно недостаточна;
• При стрельбе ствол явно отбрасывается вправо вверх, а это значит, что для его балансировки мы должны надеть на ствол груз, который опять же является дополнительным весом;
• После 150 или 200 выстрелов прицел нуждается в регулировке;
• При покупке нового пистолета стоит обратить внимание на скудную комплектацию - всего лишь носовой платок, новая пружина, запасная рукоятка и инструкция по эксплуатации.
• Во время тренировки невозможно произвести серию выстрелов - оружие является однозарядным;
• Слабым местом модели являются прицельные приспособления - они довольно неуклюжие, с большой прицельной линией, не очень читаемые, и к ним нужно привыкнуть;
• Пружинный пистолет имеет характерную двойную отдачу при выстреле - при повороте спускового крючка пружина поворачивается и отдача поступает в руку стрелка, а при ударе поршня о стенку цилиндра происходит обратная отдача, что сильно затрудняет слабому стрелку уловить момент выстрела;
• Регулируемый спусковой крючок позволяет регулировать давление, но из-за особенностей конструкции он не может быть плавным, как в огнестрельном оружии;

При ремонте этих пистолетов-пулеметов 1990-1998 годов часто возникает необходимость не только удалить смазку и масло, но и отполировать ствольную коробку и поршень до зеркальной полировки.

Конструкция

Пистолет ИЖ-53М имеет классическую конструкцию пистолета с пружинно-поршневым механизмом:

• Пистолетная рукоятка.
• Ствольная коробка с поршнем и стреляющим штифтом;
• Механизм натяжения стреляющего пальца;
• Пусковое устройство со спусковым крючком;
• Ствол с запирающим механизмом и мушкой;

Стальная резьбовая казенная часть имеет неармированную пластиковую крышку с пластиковым основанием и воротником, которая крепится к казенной части с помощью винта.

Ствольная коробка представляет собой полый цилиндр с рукояткой в нижней части, на которой закреплены затворный механизм и спусковой крючок.

Внутри казенной части ствола находится поршень с воротником и стреляющим штифтом, а также пружина стреляющего штифта. В задней части ствольной коробки имеются отверстия для штифта задней спусковой скобы и для установки прицела в задней части ствольной коробки.

Узел спускового крючка состоит из рукоятки натяжения, спусковой скобы и пружины.

Механизм взведения затвора состоит из шарнира, спусковой скобы и петли спусковой скобы.

Пистолетная рукоятка крепится к ствольной коробке тремя винтами.

Настройка пистолета

После удаления смазки с пистолета производится его регулировка.

Сила натяжения спускового крючка устанавливается путем затягивания винта пружины спускового крючка. Для этого необходимо снять пистолетную рукоятку и изменить жесткость пружины, повернув винт, расположенный в передней части спускового крючка. Сам спусковой крючок в этой модели не регулируется.

Прицельные приспособления регулируются путем перемещения винта регулировки мушки как по горизонтали, так и по вертикали.

Рекомендуется пристреливать винтовку на 10 метров с оптическим прицелом. При правильной настройке прицел будет иметь точность 2-3 мм в серии из 5 выстрелов.

Рекомендуется корректировать прицел каждые 150-200 выстрелов, а обнулять винтовку на стрельбище - каждые 350-400 выстрелов.

Модернизация ИЖ-53

Существует три варианта модернизации этого вида оружия:

• модернизировать пистолетную рукоятку.
• работать над увеличением мощности;
• модернизировать прицелы и установить дополнительное оборудование;

Модернизация прицельных приспособлений

Модернизация прицелов обычно заключается в установке коллиматорного прицела или изготовлении нового прицела, более точного. Чтобы свести на нет дульную вспышку во время стрельбы, на дуло устанавливается груз. Цель этих мер - получить точный и плотный выстрел.

Разборка пистолета ИЖ-53М

Разборка начинается с проверки наличия пули в отверстии ствола. Для этого необходимо сломать и осмотреть ствол. После этого рекомендуется зарядить пистолет и произвести пробный выстрел.

Чтобы разобрать ружье для чистки и смазки, рекомендуется собрать небольшой станок из двух досок и длинных колышков, чтобы сжать ружье при отсоединении приклада:

1. Разборка начинается со снятия пистолетной рукоятки. Открутите крепежные винты по бокам пистолета и возле спусковой скобы внизу.
2. Затем пистолетная рукоятка аккуратно снимается.
3. Для извлечения стреляющего штифта и поршня рекомендуется использовать инструмент для извлечения, в который следует вставить ствольную коробку и сжать ее так, чтобы стреляющий штифт можно было извлечь из колбы.
4. После извлечения стреляющего штифта следует осторожно снять опору и пружину стреляющего штифта.
5. После отсоединения главной пружины поршень и дроссель извлекаются из ствольной коробки.
6. Чтобы снять спусковую скобу, выверните винт пружины спусковой скобы. Пружина спускового крючка и пружина штока снимаются.
7. Штифт спускового крючка выбит.
8. Спусковой крючок был снят.
9. Выбивается спусковой крючок и отсоединяется штифт для стрельбы.
10. Открутите винт соединения ствола на ствольной коробке. При его снятии ствол рычага выдвигается вперед и выходит из своего держателя на ствольной коробке.
11. Когда ось рычага выталкивается наружу, рычаг отводится, и за счет сжатия пружины снимается предохранительная защелка.
12. Храповик отсоединяется от рычага путем сжатия оси после снятия предохранительного фиксатора с одной стороны.

Чтобы снять прицельные приспособления, выкрутите винт, удерживающий прицельную планку, а затем извлеките узел из гнезд на ствольной коробке. Если прицел установлен на колбе, выкрутите винт и снимите весь узел, затем снимите планку с крепления. Разборка прицела состоит из снятия фиксирующих штифтов и извлечения корпуса прицела и находящейся под ним пружины.

Сборка пистолета производится в обратной последовательности с сохранением порядка операций.
