Автомат Калашникова 101, 102, 103, 104 и 105: все модели АК сотой серии, тактико-технические характеристики, конструкция и новшества, достоинства и недостатки





Автоматические винтовки

Каждый пятый автомат в мире - это автомат Калашникова.

Михаил Калашников в первые годы своего развития

Человек, создавший его, Михаил Калашников, - настоящая драгоценность. Свой первый пистолет-пулемет он сделал в Алтайском крае, в паровозной мастерской станции Матай Туркестано-Сибирской железной дороги, работая там учеником слесаря. Ему было 22 года. Он нигде не учился, кроме средней школы в селе Курья в горах Алтая и школы танковых механиков в Киевском особом военном округе. Но к 22 годам он уже успел стать командиром танка, воевал на фронте под Брянском и был тяжело ранен. Находясь в отпуске после ранения, он сделал свою первую автоматическую винтовку.

История развития

Михаил Калашников так и не получил высшего образования. Он получил степень доктора технических наук по совокупности заслуг, без защиты диссертации.

Калашников изобрел свой автомат, который изображен на государственных гербах Зимбабве, Мозамбика и Восточного Тимора, в 1947 году. В 1949 году он был принят на военную службу и начал свое триумфальное шествие по континентам.

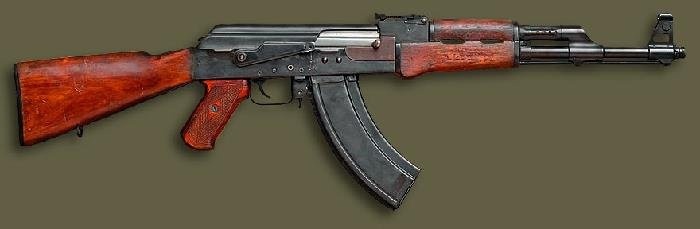

Карабин Калашникова АК-47. 1949 год.

Эта штурмовая винтовка была надежной. Он может быть в воде, в грязи, в песке, в огне, но он все равно стреляет.

За долгие годы производства сменилось несколько поколений штурмовой винтовки.

Первое поколение включает две модели. Это АК (или АК-47) - базовая версия и АКС - версия для десантников. Магазин АКС, выполненный в виде откидной металлической рамки, складывается под цевье. Опора АК четко изогнута вниз. Место отдыха находится значительно ниже линии огня. Это увеличивает разброс в стволе при стрельбе очередями. Ложа, рукоятка и цевье выполнены из дерева.

Винтовка рассчитана на патрон 7,62 × 39 мм. Геометрия боеприпаса привела к довольно крутому изгибу магазина.

Эта винтовка уже была известна, когда в середине 1950-х годов Тульский оружейный завод предложил альтернативную модель ТКБ-517, разработанную Г.Коробовым. Конструкция Коробова. В 1958 году Министерство обороны объявило тендер на разработку новой штурмовой винтовки, которая должна была стать основой для создания стандартной автоматической винтовки. Это соревнование выиграл Михаил Калашников. АКМ, представляющий собой второе поколение автоматов Калашникова, был принят на вооружение в 1959 году.

Болстер был изогнут вниз таким образом, что точка опоры находилась на продолжении линии огня. Винтовка стала более надежной и легкой. Прицельная дальность увеличилась до 1000 м. Был введен корректор ствола, который улучшил скорострельность.

К этому поколению также относятся автоматы АКМС со складным прикладом и автоматы АКМН с ночными прицелами.

В 1974 году армия СССР последовала примеру НАТО, перейдя на меньший калибр патронов для стрелкового оружия. Калашников также адаптировал свой карабин под патрон 5,45×39 мм. Новый автомат третьего поколения получил название АК-74. Боеприпасы к нему на треть легче, чем к предшественнику, что позволило увеличить количество патронов в носимом боекомплекте в полтора раза.





Михаил Тимофеевич Калашников - дважды Герой Социалистического Труда, Герой России

Споры о преимуществах и недостатках того или иного картриджа не прекращаются и по сей день. В любом случае, АК-74 сохраняет высокую степень унификации с АКМ. Третье поколение также включает укороченный АК-74У, складную ночную винтовку АК-74Н и высшую модель АК-74М с планкой Пикатинни.

Описание второго рождения автомата АК

Новый этап в развитии легендарной марки автоматов АК начался после распада Советского Союза в конце 1991 года. Заказы от новой российской армии не поступали, китайцы начали собственное производство, им нужно было выживать. Компания из Ижевска обратилась к новым зарубежным рынкам. Автомат Калашникова пользовался таким авторитетом во всем мире, что им это удалось: они научились продавать свою продукцию на внешних рынках. Для этого им пришлось взять на себя обязательства по адаптации АК к новым стандартам боеприпасов, отличным от советских. Таким образом, АК был рожден заново, и на свет появилась серия "100".

АК этой серии очень похож на своих предшественников. Иначе и быть не может. Весь маркетинг производителя автомата Калашникова, завода "Ижмаш", основан на признании автомата. Бренд - это бренд. Модель с измененной внешностью будет очень трудно продвигать там, где она привычна, где она пользуется авторитетом.

Особенности конструкции 100-й серии

Первым из новых боеприпасов, под которые был адаптирован автомат Калашникова, стал американский патрон 5,56×45 мм. Размеры некоторых деталей были несколько увеличены, но общая конструкция АК-74М осталась прежней.

А затем АК-74 был адаптирован под старый добрый советский патрон 7,62×39 мм. По всему миру было собрано так много этих патронов, что оружие, приспособленное для их стрельбы, пользовалось большим спросом.

Среди винтовок серии 100 есть несколько укороченных моделей. Однако было решено не укорачивать ствол так сильно, как в случае с АК-74У, поскольку газовая камера осталась на том же месте, что и в полноразмерном автомате, а поршень сохранил свою полную длину. По этой причине данный вариант часто называют "укороченным", а не "сокращенным".

Некоторые модели теперь имеют режим стрельбы, которого раньше не существовало. Это режим трех выстрелов. Переключатель режимов на этих моделях имеет четыре положения вместо трех:

• неограниченная очередь.
• Очередь из трех выстрелов;
• безопасность;
• один выстрел;

Некоторые экзотические версии этой серии вообще не стреляют патронами. Они предназначались для сил безопасности, но спроса на них не было.

Разновидности

Все изделия этой серии являются образцами индивидуального личного оружия. Заметно, что детали, которые на АК-74 были деревянными, сделаны из черного пластика, обладающего большей прочностью. Сотая серия получила неофициальное название "черный Калашников".

АК-101

Основная модель серии, АК-101, с которой началась серия, рассчитана на американский патрон 5,56×45 мм.

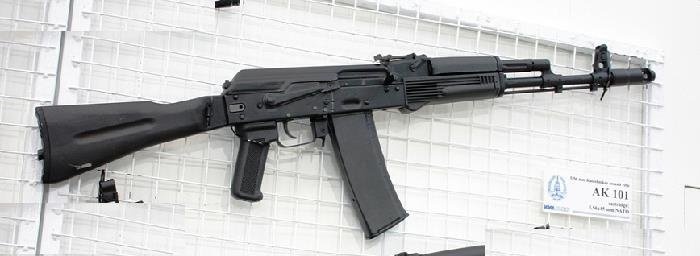

Автомат АК-101, с полноразмерным стволом.

Магазин у АК-101 складной. Он складывается не так, как AK-74, не вниз, а влево. Можно стрелять:

• с остальными сложенными.
• со сложенной опорой;

Пистолет имеет гнездо, на которое можно установить гранатомет или штык.

Геометрия патрона НАТО обуславливает меньший наклон, чем в случае с патроном 7,62 мм.

АК-102

Вторая модель в серии.





Автомат АК-102, ствол укорочен на 10 см.

АК-102 - это "компактная" версия АК-101. Ствол укорочен всего на 100 мм, что позволяет сохранить положение газовой камеры, как в длинноствольной модели, при сохранении прежнего размера поршня.

Это позволило несколько увеличить размер, но привело к уменьшению дальности видимости.

АК-103

Новая реинкарнация калибра 7,62 мм. Эта модель адаптирована под советский патрон 7,62х39 мм. Это так называемый "промежуточный" патрон модели 43 г. Промежуточным он называется потому, что он больше, чем патрон, используемый в пулемете Шпагина (ППШ), но меньше, чем патрон, используемый в пехотном пулемете Дегтярева (ДП). Многие эксперты считают, что именно АК-103 имеет наибольший экспортный потенциал в связи с тем, что советский патрон мощнее патрона НАТО, а запасы советских патронов в мире огромны.

Конструктивно автомат повторяет АК-101.

АК-104

Укороченная на 10 см версия АК-103, полный аналог АК-102, адаптированный под старый советский патрон 7,62 мм. Короткий ствол означает меньшую дальность стрельбы. Конструкция в точности повторяет конструкцию АК-102.

АК-105

Единственная модель в этом обзоре, которая предназначена не для экспорта, а для внутреннего рынка. Он используется Министерством внутренних дел и Федеральной службой безопасности. Он стреляет отечественными боеприпасами калибра 5,45 мм. Пластиковая колба АК-105 поворачивается влево, но это не шарнирная рамка, как у АКС-74У.

Ассортимент сотен включает еще три модели, которые не рассматриваются подробно в данном обзоре. Это АК-107, 108 и 109. Эти модели интересны тем, что все три оснащены сбалансированной автоматикой.

Идея сбалансированной автоматики заключается в частичном снижении отдачи. Отдача автоматики состоит из двух компонентов различной физической природы:

1. Во-первых, отдача вызывается непосредственно самим процессом вылета снаряда. Снаряд разгоняется вперед и попадает в плечо стрелка через приклад. Это происходит, когда затвор еще заперт;
2. Второй импульс отдачи возникает, когда затвор достигает заднего крайнего положения. В этот момент стрелок получает удар в плечо.

Есть и другой импульс, третий, но направленный в противоположную сторону. Это происходит, когда движущаяся вперед затворная рама, достигнув конца цикла перезаряжания, доходит до переднего упора.

Сбалансированная автоматическая система уменьшает второй и третий импульсы отдачи. Группа болтов соединена с "балансиром", который имеет ту же массу, что и болт. Синхронизатор представляет собой шестерню, которая обеспечивает ту же скорость вращения, что и винт, но в противоположном направлении. Оказывается, что суммарный импульс балансира и болта всегда равен нулю.

Затвор и балансир ударяются друг о друга в своих конечных положениях, а не являются неподвижными компонентами автоматической винтовки. В автоматической винтовке без балансира дополнительный импульс передается на приклад и плечо стрелка. С помощью балансира импульс гасится. Отдача становится меньше, а точность увеличивается на 15-20 %.

АК-107 адаптирован под российский патрон 5,45 мм, АК-108 - под патрон НАТО, а АК-109 - под старый советский патрон 7,62 мм.

ТТХ моделей и модификации

Сотая серия моделей АК-108 и АК-109:

TTX	АК-101	АК-102	АК-103	АК-104	АК-105
Боеприпасы	5,56×45	5,56×45	7,62х39	7,62х39	5,45х39
Дальность прицеливания, м	1000	500	1000	500	500
Скорость снаряда, м/с	910	850	715	670	840
Вес машины, кг	3,6	3,2	3,6	3,2	3,2
Общая длина, мм	943	842	943	842	824
Патроны в магазине, шт.	30	30	30	30	30
Длина ствола, мм	415	314	415	314	314

Какие новшества принесла новая волна автоматов АК

Важной новинкой в серии 100 является специально разработанная планка Picatinny rail. Он может быть установлен на левой стороне ствольной коробки и позволяет устанавливать любые другие прицельные приспособления. Все типы прицелов легко монтируются и демонтируются, крепления стандартные. Планка Picatinny rail подходит для установки любого оборудования.

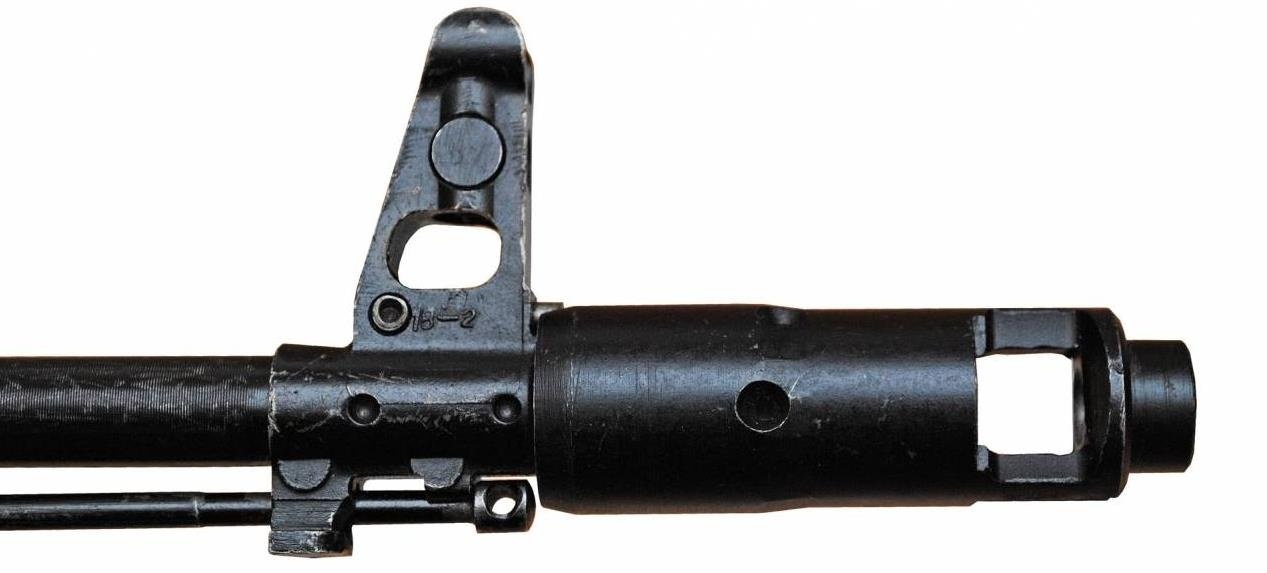

Дульный тормоз с компенсатором

Все автоматы Калашникова теперь оснащены тормозом выхлопа. Это больше не является дополнительной опцией. Наличие дульного тормоза увеличивает направленность огня за счет направленного вверх и вправо выброса отработанных пороховых газов. Она частично компенсирует непреднамеренное изменение положения стрелка во время отдачи.

Складные колодки представляли собой клепаные металлические рамы на шарнирах. Они разрушились из-за деформации в полевых условиях. Новые пластиковые колодки намного прочнее и удобнее.

Основной технологической инновацией, использованной в производстве серии 100, является замена технологии горячей штамповки на технологию точного литья. Новая технология дает значительное преимущество в точности размеров, позволяет осуществлять более технологичную сборку и повышает эксплуатационную надежность. На заводе в Ижевске по новой технологии производятся газовые камеры, кольца для ствольных накладок и прицельные приспособления.

Сотые винтовки не имеют деревянных деталей. На смену ему пришел высокопрочный полиамид, наполненный стекловолокном. Этот пластик обладает высокой износостойкостью и выдерживает большие механические нагрузки, в том числе динамические. Кроме того, полиамид намного легче дерева.

Достоинства и недостатки

Автомат Калашникова - не самый долговечный среди образцов стрелкового оружия. Пистолет Colt M1911 был разработан Джоном Браунингом в 1908 году, использовался в армии США с 1911 года и до сих пор разрешен для использования военнослужащими в качестве личного оружия. Но в классе автоматов Калашникову нет равных. Высокая надежность и лаконичная простота автомата Калашникова - основа его успеха.

Как говорил сам Михаил Тимофеевич, "Это автомат для солдата, придуманный солдатом". Важно, что модели 100-й серии сохранили основные достоинства автоматов марки. Они по-прежнему просты и надежны. Газовый двигатель с воздушным охлаждением, магазинная подача. Ломаться просто нечему. Сто миллионов экземпляров и всемирная известность подчеркивают достоинства этой марки.

Что касается недостатков, то они также традиционны. Эксперты отмечают недостаточную точность автомата Калашникова. Как можно утверждать, что прицельная дальность составляет 1000 м, если на 800 м среднее отклонение от точки прицеливания составляет 80 см? Этот недостаток косвенно подтверждается отказом служб безопасности принять модель со сбалансированным автоматом. Возможно, влияние отдачи на точность на самом деле не является проблемой. Возможно, его компенсация не оправдывает усложнение, удорожание и снижение надежности системы. Но нет никаких сомнений в том, что автоматический карабин Калашникова серии 100 - это отличное, современное, высокоэффективное оружие.





Памятник Михаилу Тимофеевичу Калашникову в центре Москвы

В 2020 году исполняется 100 лет со дня рождения великого русского конструктора оружия Михаила Тимофеевича Калашникова. В честь этой даты в центре Москвы, на углу Оружейного проспекта, был открыт памятник. Пятиметровый памятник представляет собой бронзовую скульптуру розы Михаила Калашникова. Михаил Тимофеевич держит в руках автомат Калашникова.
